SPHERA EVO 2.0

Luft-Wasser-Splitwärmepumpe mit WW-Speicher
SQKN-YEE 1 TC + MiSAN-YEE 1 S 2.1÷8.1
SPHERA EVO 2.0: Luft-Wasser-Splitwärmepumpe mit WW-Speicher
Ideales Klima - das ganze Jahr

Gemütlich warm im Winter, angenehm kühl im Sommer und dazu Warmwasser rund um die Uhr. Das alles mit einem einzigen kompakten und geräuscharmen Produkt.

Grafische Darstellung von Wassertropfen auf grünem Hintergrund mit gelber Strahlkraft, die sie zum Leuchten bringt – Ein effizientes System, das Ihrem Budget entgegenkommt
Äußerst nachhaltig, äußerst effizient

Ein leistungsstarkes System, das Ihren Geldbeutel schont: Sie bestimmen den Wasserbedarf für sich und Ihre Familie und verbrauchen nicht mehr als nötig.

Kompakter Komfort in einem Gerät

Ihr Beitrag zur Nachhaltigkeit: Sie können SPHERA EVO 2.0 an Solar- und Photovoltaikmodule und an Solarthermieanlagen anschließen.

Grafisches Haus mit Sonnenkollektor auf dem Dach, verbindet SPHERA EVO 2.0 mit den Sonnenkollektoren

Minimo ingombro

So groß wie eine Waschmaschine, passt es überall hin.

Free Cooling / Heating
Free Cooling / Heating
Erzeugt kostenlose Kühlung / Heizung (unter bestimmten Bedingungen)
WW
WW
Erzeugt Warmwasser
Steuerung über App
Steuerung über App
Verwaltbar über App
Benutzerschnittstelle / Thermostat
Benutzerschnittstelle / Thermostat
Die Benutzerschnittstelle kann als Thermostat verwendet werden
Free Cooling / Heating
Free Cooling / Heating
Erzeugt kostenlose Kühlung / Heizung (unter bestimmten Bedingungen)
WW
WW
Erzeugt Warmwasser
Steuerung über App
Steuerung über App
Verwaltbar über App
Benutzerschnittstelle / Thermostat
Benutzerschnittstelle / Thermostat
Die Benutzerschnittstelle kann als Thermostat verwendet werden

Technische Zusammenfassung

Abmessungen Innengerät (Länge x Höhe x Tiefe)
Ausführung mit ACS 190 lt: ab 600x1696x612 mm
Ausführung mit ACS 250 lt: ab 600x2010x6112 mm
Abmessungen der Außeneinheit (Länge x Höhe x Tiefe)
von 920x712x400 mm
Wirkungsgradklasse Heizung (mittleres Klima)
A+++ (Water 35 °C)
A++ (Water 55 °C)
Aufeinanderfolgende Duschen möglich
von 4 bis 5
Range superficie casa
von 42 bis 170 m²
Schallpegel Innengerät
von 41 dB(A) (wie ein Kühlschrank)
Anschluss von Solarthermie-Kollektoren zur Nutzung von erneuerbarer Energie

Anschluss von Solarthermie-Kollektoren zur Nutzung von erneuerbarer Energie

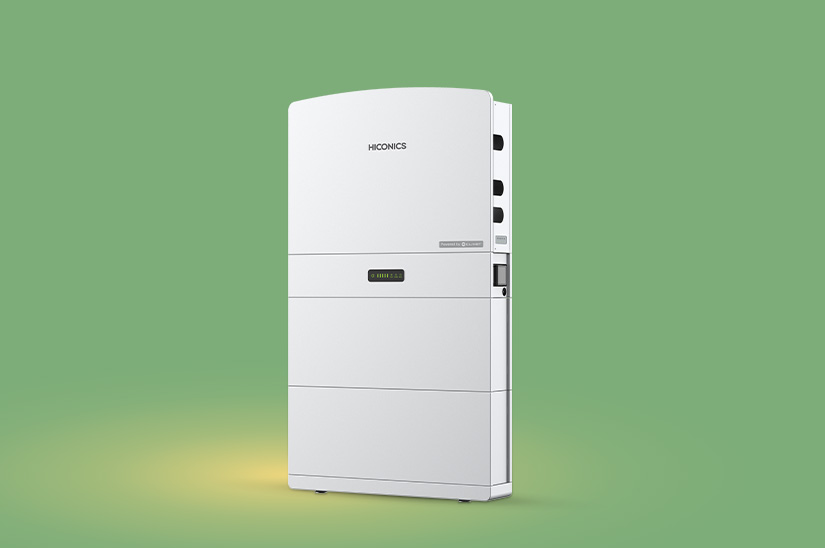

Mit Stromspeichern den Eigenverbrauch optimieren und Energie sparen

Mit Stromspeichern den Eigenverbrauch optimieren und Energie sparen
Suchen Sie Unterstützung?
Nehmen Sie Kontakt mit uns auf: Ein Clivet-Berater wird Ihre Fragen beantworten.
Kontaktieren Sie uns

Entdecken Sie unsere alternativen Lösungen

EDGE F: luft-Wasser-Monoblock-Wärmepumpe
EDGE F

Luft-Wasser-Monoblock-Wärmepumpe

WiSAN-PME 1 S 2.1÷8.1

EDGE EVO 2.0 - EXC WiSAN-YME 1 S 2.1÷14.1
EDGE EVO 2.0 - EXC

Luft-Wasser-Monoblock-Wärmepumpe

WiSAN-YME 1 S 2.1÷14.1

SPHERA EVO 2.0 BOX: SQKN-YEE 1 BC + MiSAN-YEE 1 S 2.1÷8.1
SPHERA EVO 2.0 BOX

Wandmontierte Luft-Wasser-Splitwärmepumpe

SQKN-YEE 1 BC + MiSAN-YEE 1 S 2.1÷8.1

Abstände zu halten, die innere Einheit 50mm seitlich, 500mm vorne, 250mm oben.
Optimierte Raumnutzung

Für eine ordnungsgemäße Funktionsweise des Geräts ist es wichtig, dass die angegebenen Mindestabstände eingehalten werden.

Technische Spezifikationen

Abmessungen
Abmessungen Innengerät (Länge x Höhe x Tiefe)
Ausführung mit ACS 190 lt: ab 600x1696x612 mm Ausführung mit ACS 250 lt: ab 600x2010x6112 mm
Abmessungen der Außeneinheit (Länge x Höhe x Tiefe)
von 920x712x400 mm
Betriebsbereich (Außenluft)
Betriebsbereich Heizen
-25 / 35 °C
Betriebsbereich Kühlen
-5 / 35 °C
Saisonaler Wirkungsgrad
Wirkungsgradklasse Heizung (mittleres Klima)
A+++ (Water 35 °C) A++ (Water 55 °C)
Brauchwassererwärmung
A+ mit Entnahmeprofil L oder XL
Leistung
Heizung (Außenluft 7 °C / acqua 35 °C)
von 4.32 kW bis 16 kW: COP bis zu 5.42
Heizung (Außenluft 7 °C / Wasser 35 °C)
von 4.17 kW bis 13.4 kW: COP bis zu 3.23
Heizung (Außenluft -7 °C / Wasser 35 °C)
von 4.55 kW bis 14.2 kW: EER bis zu 3.50
Brauchwasser-Äquivalentvolumen (40 °C)
bis zu 269 Liter
Bemessung
Aufeinanderfolgende Duschen möglich
von 4 bis 5
Range superficie casa
von 42 bis 170 m²
Schallleistungspegel
Schallpegel Innengerät
von 41 dB(A) (wie ein Kühlschrank)
Schallpegel Außengerät
von 50 dB(A)
Possibili combinazioni
Vollelektrische Anlage mit zwei Zonen: Heizung/Kühlung/WW
  1. Außengerät
  2. Innengerät
  3. Heizzone
  4. Kühlzone
  5. Anlagen-Trägheitsspeicher (optional)
  6. Überströmventil*
  7. Bausatz 2-Zonen-Regelung (optional)
  8. Warmwasser-Zirkulationspumpe*
  9. WLAN-Empfänger SwitchConnect (optional)
  10. WLAN-Zeitthermostat HID-TConnect2 (optional)

Anmerkung: Bausatz für Solaranschluss und Bausatz für Sekundärkreislauf können zusammen verwendet werden

*aus externer Zulieferung

Vollelektrische Anlage mit zwei Zonen: Heizung/Kühlung/WW

Elemente des Systems:

ELFOSUN3: Solarthermischer Flachkollektor für die Kombination mit Heizungs- und Brauchwassererwärmungsanlagen
ELFOSUN3

Solarthermischer Flachkollektor für die Kombination mit Heizungs- und Brauchwassererwärmungsanlagen

F-L / F-XL / FH-XL

HID-TCONNECT2: Steuerung des Raumklimas über die Clivet Home Connect App
HID-TCONNECT

Zeitthermostat mit Temperaturregelung und Bedienung per App / Voice control

AQUA PLUS: SWAN-2 190-300
AQUA PLUS

Monoblock-Wärmepumpe für die Warmwasserbereitung

SWAN-2 190-300
