Leibniz-Institut für Oberflächenmodifizierung (IOM)
Das Gebäude

Das Leibniz-Institut für Oberflächenmodifizierung (IOM) ist ein führendes Forschungszentrum, das sich mit den physikalischen und chemischen Prozessen hinter modernen Oberflächentechnologien befasst, funktionale und hochpräzise Oberflächen für eine Vielzahl industrieller Anwendungen entwickelt und wissenschaftliche Ergebnisse in die Industrie überträgt.

Die Aktivitäten des Instituts erfordern äußerst stabile und zuverlässige Umgebungsbedingungen für die Prozesskühlung, Reinraumkühlung und Prüfstand-Kühlung. Um die Betriebskontinuität zu gewährleisten und die Energieeffizienz zu verbessern, hat das Institut sein gesamtes Kaltwassererzeugungssystem modernisiert und drei 2001 installierte Clivet-Geräte durch Clivet-Lösungen der neuen Generation ersetzt.

Die Herausforderung

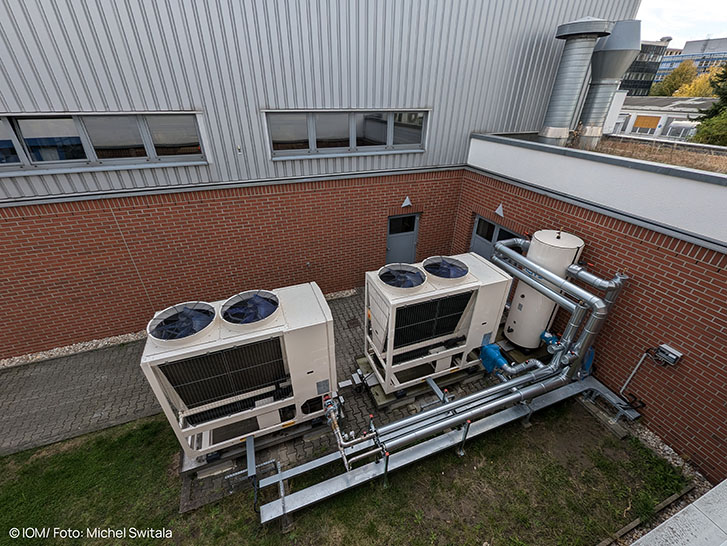

Das Projekt entstand aus der Notwendigkeit heraus, 23 Jahre alte Systeme durch moderne und zuverlässige Lösungen zu ersetzen, die einen kontinuierlichen Betrieb für alle kritischen Forschungsaktivitäten gewährleisten können. Der Eigentümer wollte die Energieeffizienz verbessern und die Geräuschemissionen reduzieren, dabei aber eine stabile und sichere Betriebsumgebung aufrechterhalten. Eine zentrale Herausforderung bestand darin, die neuen Geräte in das bestehende Hydrauliksystem zu integrieren, ohne den laufenden Betrieb zu stören, zumal die Installation in einem Innenhof in der Nähe von Büros erfolgen musste, was eine besonders geräuscharme Konfiguration erforderte. Gleichzeitig sollte das Projekt die niedrigen Außentemperaturen nutzen, indem die Freikühlungstechnologie eingesetzt wurde, um die Energieeffizienz weiter zu verbessern.

Die Lösung

Um alle Anforderungen zu erfüllen, lieferte Clivet ein komplettes hocheffizientes System mit integrierter Freikühlung und Invertertechnologie für Kompressoren und Pumpen, wodurch der Kompressorbetrieb minimiert und die Energieeffizienz verbessert wurde. Die Ausrüstung umfasste:

  • Freikühlung, Pufferspeicher und Inverterpumpe
  • 1 Stück ELFOEnergy STORM EVO WSAT-YES 20.2 Kaltwassersatz mit Pufferspeicher und Inverterpumpe
  • 1 Stück ELFOEnergy STORM EVO WSAT-YES 20.2 Kaltwassersatz mit Freikühlung, Pufferspeicher und Inverterpumpe
  • 2 Stück Glykolprotektoren
  • 1 Stück 950-Liter-Pufferspeicher als hydraulische Weiche mit Düsenrohren

Die neuen Geräte wurden über einen Clivet-4 Rohr-Puffer in das bestehende System integriert.



Die Ergebnisse

Das Projekt führte zu einer erfolgreichen vollständigen Umrüstung des Kühlsystems. Die neuen Clivet-Geräte sorgten für eine zuverlässige, kontinuierliche Kühlung kritischer Prozesse, Reinräume und Prüfstände und erzielten durch die Integration von Freikühlung und Invertertechnologie für Kompressoren und Pumpen eine verbesserte Energieeffizienz. Die Installation im Innenhof erfüllte die Anforderungen an einen geringen Geräuschpegel, sodass der Komfort in den Büroräumen nicht beeinträchtigt wurde. Obwohl keine Energiezertifizierung vorliegt, liefert das System eine stabile und zuverlässige Leistung und garantiert so einen unterbrechungsfreien Forschungsbetrieb.

Die Protagonisten

  • Eigentümer/Investor: Leibniz-Institut für Oberflächenmodifizierung e.V. (IOM), Leipzig
  • Installateur/Anlagenhersteller: Grahm & Söhne GmbH, Wechselburg
  • Planer: MLT Ingenieure GmbH, Leipzig
