Comfort totale, affidabilità e risparmio per ampie superfici commerciali LargeCOM System è la famiglia di soluzioni progettate ad hoc per le grandi superfici commerciali. Si avvale di quattro sistemi, tutti caratterizzati da tecnologia avanzata e largamente collaudati, disponibili in una varietà di combinazioni e personalizzazioni per integrarsi al meglio con le caratteristiche di ciascuna specifica realizzazione. Le possibili soluzioni del sistema:  LargeCOM Hydronic
LargeCOM Hydronic è l’innovativa evoluzione del tradizionale sistema idronico di climatizzazione.
L’energia frigorifera o termica necessaria per la climatizzazione è prodotta a livello condominiale, e poi distribuita – usando acqua refrigerata o calda come fluido vettore – nei locali serviti, ai quali è garantito il necessario rinnovo dell’aria. LargeCOM WLHP Il sistema LargeCOM WLHP (Water Loop Heat Pump) rappresenta la soluzione evoluta per la climatizzazione dei grandi edifici a uso commerciale.
L’energia frigorifera o termica necessaria per la climatizzazione è prodotta localmente in ciascuna zona servita e trasferita gratuitamente tra zone con diversi fabbisogni climatici usando acqua ‘neutra’ come fluido di scambio, con la conseguente riduzione di consumi e di costi di gestione. LargeCOM Packaged LargeCOM Packaged è un sistema che si presta come la soluzione più rapida ed economica per la climatizzazione degli ambienti di grande superficie.
L’energia frigorifera o termica necessaria per la climatizzazione viene prodotta localmente – solo quando serve – e inviata nei locali serviti mediante un idoneo impianto di distribuzione e diffusione dell’aria costituito da canalizzazioni e terminali di diffusione (bocchette, anemostati, ugelli, etc.). LargeCOM Split Il sistema LargeCOM Split rappresenta la soluzione autonoma per la climatizzazione dei negozi di medie e piccole dimensioni.
L’energia frigorifera o termica necessaria viene prodotta localmente in ciascuna zona servita, senza alcuna condivisione con le rimanenti unità commerciali. Comfort totale, affidabilità e risparmio per ampie superfici commerciali LargeCOM System è la famiglia di soluzioni progettate ad hoc per le grandi superfici commerciali. Si avvale di quattro sistemi, tutti caratterizzati da tecnologia avanzata e largamente collaudati, disponibili in una varietà di combinazioni e personalizzazioni per integrarsi al meglio con le caratteristiche di ciascuna specifica realizzazione. Le possibili soluzioni del sistema: LargeCOM Hydronic LargeCOM Hydronic è l’innovativa evoluzione del tradizionale sistema idronico di climatizzazione.
L’energia frigorifera o termica necessaria per la climatizzazione è prodotta a livello condominiale, e poi distribuita – usando acqua refrigerata o calda come fluido vettore – nei locali serviti, ai quali è garantito il necessario rinnovo dell’aria. LargeCOM WLHP Il sistema LargeCOM WLHP (Water Loop Heat Pump) rappresenta la soluzione evoluta per la climatizzazione dei grandi edifici a uso commerciale.
L’energia frigorifera o termica necessaria per la climatizzazione è prodotta localmente in ciascuna zona servita e trasferita gratuitamente tra zone con diversi fabbisogni climatici usando acqua ‘neutra’ come fluido di scambio, con la conseguente riduzione di consumi e di costi di gestione. LargeCOM Packaged LargeCOM Packaged è un sistema che si presta come la soluzione più rapida ed economica per la climatizzazione degli ambienti di grande superficie.
L’energia frigorifera o termica necessaria per la climatizzazione viene prodotta localmente – solo quando serve – e inviata nei locali serviti mediante un idoneo impianto di distribuzione e diffusione dell’aria costituito da canalizzazioni e terminali di diffusione (bocchette, anemostati, ugelli, etc.). LargeCOM Split Il sistema LargeCOM Split rappresenta la soluzione autonoma per la climatizzazione dei negozi di medie e piccole dimensioni.
L’energia frigorifera o termica necessaria viene prodotta localmente in ciascuna zona servita, senza alcuna condivisione con le rimanenti unità commerciali.
Progetti realizzati - Grandi superfici commerciali
Photogallery di alcune referenze Clivet.

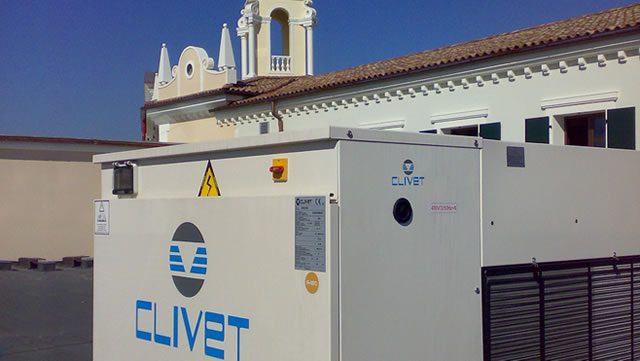

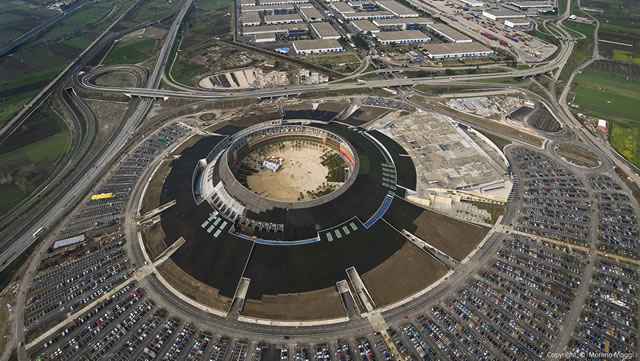

» Centro commerciale Hydronic System del tipo a due tubi sorgente aria Centro commerciale
Supermercato, Galleria, 12 negozi
GLA 4.000 m2 LA SOLUZIONE  La soluzione impiantistica a due tubi consente di raffreddare oppure di riscaldare i diversi locali nel corso dell’anno. Si presta pertanto per una realizzazione in cui le caratteristiche dell’edificio, climatiche e di utilizzo siano omogenee per tutti gli occupanti. Viene minimizzato il costo iniziale di investimento, a fronte dell’impossibilità di servire in maniera differenziata utenti diversi.
L’aria di rinnovo trattata da Zephir viene inviata nelle unità terminali dei negozi, in ambiente, miscelandosi con l’aria ripresa dai locali serviti. Anche il costo per l’impianto di rinnovo viene in tale modo ridotto, non essendo più necessari i singoli sistemi di diffusione dell’aria primaria nei locali.
Le gallerie dispongono di unità di trattamento aria complete di regolazione e dotate di funzionalità Free cooling, cioè di raffreddamento mediante immissione controllata di aria esterna, opportunamente filtrata, non appena le condizioni esterne lo consentano.
ELEMENTI DELL’ IMPIANTO
1. Pompa di calore
2. Pompe circuito primario
3. Pompe circuito utilizzo
4. Pompe circuito primario postriscaldamento
5. Pompe circuito utilizzo postriscaldamento
6. Unita’ di trattamento aria
7. Terminale ambiente
8. Unita’ di rinnovo aria per terminali ambiente  | La pompa di calore aria-acqua consente di produrre energia frigorifera o termica da inviare alle unità terminali mediante il circuito idronico condominiale.
Le pompe integrate nell’unità garantiscono il funzionamento ottimale e affidabile. Il costo di acquisto e installazione si riduce del 30% rispetto a un tradizionale sistema con refrigeratore e caldaia. |  | Ciascuna unità immobiliare può selezionare l’unità terminale più adatta alle proprie esigenze di prestazioni e integrarla perfettamente con gli arredi.
Il rinnovo dell’aria ad alta efficienza fornito da Zephir include il recupero energetico sull’aria espulsa. |
» Supermercato Packaged System Sorgente aria Supermercato
GLA 1.500 m2 LA SOLUZIONE  Situato in una località dal clima mediterraneo, il sistema è costituito da una singola unità, in grado di purificare l’aria mediante filtrazione, di raffreddare o riscaldare in base alla richiesta dell’ambiente servito. L’esecuzione in pompa di calore consente di eliminare la centrale termica, altrimenti necessaria per il riscaldamento durante la stagione fredda, e il relativo impianto di distribuzione del fluido. Il funzionamento è completamente automatico, e non richiede interventi da parte del personale addetto alla vendita, che può comunque dialogare con l’unità mediante il terminale di controllo collocato come spesso accade nel magazzino.
Il terminale informa il personale anche sulla necessità di effettuare manutenzione e sulla presenza di eventuali allarmi, per un funzionamento affidabile e continuativo. La sezione ventilante esterna di tipo Ecobreeze a portata variabile adatta la propria velocità di rotazione alle effettive necessità di scambio tra la macchina e l’ambiente circostante. Poiché durante le ore serali e notturne della stagione calda le temperature scendono rispetto alle ore diurne, agevolando lo scambio termico, la rumorosità viene ridotta proprio in tali fasce, altrimenti critiche dal punto di vista acustico.
Essendo i costi di gestione un fattore di scelta determinante, oltre naturalmente ai costi di realizzazione, il secondo stadio di filtrazione, ad alta efficienza, è di tipo elettronico in classe H10. In virtù della tipologia costruttiva e delle minori perdite di carico, esso prevede un ridotto consumo per ventilazione e un abbattimento dei costi per la sostituzione delle celle filtranti. Il ritorno del maggiore investimento, rispetto a un sistema di filtrazione tradizionale del tipo a tasche rigide, è di poco superiore a un anno.
ELEMENTI DELL’ IMPIANTO 1. Pompa di calore aria-aria
2. Sistema di distribuzione e diffusione aria
Nei climi mediterranei, ciascuna unità è in grado di servire autonomamente una zona con superficie fino a 2.000 m2. Il sistema Packaged rappresenta dunque la soluzione più conveniente per mini market, superette, supermercati, discount e grandi superfici specializzate.
La costruzione industrializzata di tipo monoblocco, e la conseguente riduzione delle attività in opera, permettono di ridurre il time-to-market dell’investimento, ovvero il tempo che intercorre tra la sua ideazione e il momento in cui iniziano a formarsi i ricavi.
» Outlet Village Split System Sorgente aria Outlet Village
GLA 40.000 m2
150 negozi LA SOLUZIONE  Gli Outlet Villages sono strutture commerciali complesse, che si presentano come vere e proprie cittadelle. Abitualmente l’architettura è fortemente caratterizzata e integrata nello stile e nei colori locali. Collegati da viali pedonali, piazze, spazi di intrattenimento e servizi, vi trovano collocazione numerosi punti vendita monomarca a gestione individuale. Essi presentano un assortimento tipico, fisso nel marchio (noto e di forte richiamo) ma variabile nei modelli e comunque con un prezzo sempre ribassato rispetto a quello del dettaglio tradizionale.
Il sistema Split rappresenta la massima decentralizzazione impiantistica e dunque la completa autonomia d’impiego. Per tale motivo si adatta bene al tipo di gestione dei negozi, che sono commercialmente e fisicamente indipendenti l’uno dall’altro. Le sezioni esterne sono installate sul retro delle singole unità commerciali, in modo da non alterare esteticamente le facciate visibili dai visitatori. In altre realizzazioni analoghe, i negozi si affacciano posteriormente su piazzali di carico e scarico, chiusi al pubblico. Si tratta di una collocazione ideale per il posizionamento delle unità esterne.
Per questa applicazione, il sistema Packaged può rappresentare una valida alternativa alla soluzione Split, in particolare laddove si disponga della copertura dell’edificio oppure, con installazione a terra, del cortile posteriore.
ELEMENTI DELL’ IMPIANTO 1. Unita’ di rinnovo aria con recupero energetico
2. Sezione interna sistema split
3. Sezione esterna sistema split
4. Sistema di distribuzione e diffusione aria
L’aria esterna di rinnovo viene trattata in ogni unità commerciale da macchine autonome installate all’interno dei magazzini, in grado di effettuare il recupero energetico sull’aria espulsa.
Le unità esterne sono posizionate sul retro dell’edificio, in posizione dunque non visibile dall’interno del complesso. Ciò consente di mantenere inalterato l’impatto architettonico e grafico percepito dai visitatori rispetto a quanto pensato dai committenti.
» Centro commerciale - Mall, Food-court, 220 negozi, uffici WLHP System Sorgente aria Centro commerciale
Mall, Food-court, 220 negozi, uffici
GLA 150.000 m2
Un’opera di tali dimensioni pone vincoli stringenti per la progettazione dell’impianto di climatizzazione:
- Ottimizzazione del costo di primo investimento
- Massima flessibilità durante la commercializzazione (pilotage)
- Massima autonomia funzionale per le singole unità commerciali
- Affidabilità e semplicità di conduzione e manutenzione
- Costi di gestione competitivi e facile contabilizzazione
- Minimo impatto ambientale
 Sono tante le ragioni di successo del sistema WLHP. Il circuito ad anello è realizzato con tubazioni in acciaio nero verniciato, prive di coibentazione in tutti i tratti interni all’edificio. Per ogni unità commerciale sono previste due valvole di intercettazione, una valvola di taratura e un filtro di protezione degli scambiatori delle unità a valle. Il sistema di pompaggio è costituito da elettropompe centrifughe, in grado di assicurare la corretta circolazione nei diversi rami dell’anello.
La centrale termica comprende caldaie a condensazione con bruciatori modulanti a metano e coppie di elettropompe gemellari (di cui una in riserva). In ragione del clima mediterraneo, la centrale di smaltimento si basa su raffreddatori evaporativi (a circuito chiuso) in esecuzione silenziata, con coppie di elettropompe di spillamento dall’anello. Si noti come con un clima continentale e dunque con più favorevoli condizioni esterne per la dissipazione vengano spesso impiegati raffreddatori a secco (dry coolers) Le pompe di calore impiegate, tutte monoblocco acqua-aria, sono di tipo roof top per il mall, le medie superfici e la food-court, oppure di tipo pensile canalizzabile per i negozi della galleria. | |
